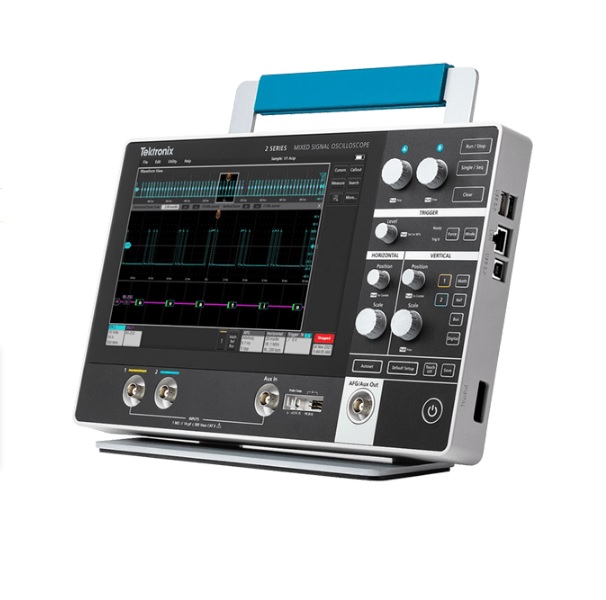

2 시리즈 MSO 혼합 신호 오실로스코프
|
- 일상적인 디버그 및 테스트를 위한 소형 오실로스코프
- 가장 중요한 제어 기능을 모두 갖췄지만 간소화된 전면 패널
- 활성 소스 또는 파라미터를 표시하는 노브 주변 컬러 LED 링 조명
- 상태를 표시하는 버튼 하단 컬러 LED 조명
- 디지털 서킷 테스트를 위한 빌트인 16 MSO 채널
- 테스트 서킷 시뮬레이션을 위한 50MHz AFG, 4 비트 패턴 발생기
- 광범위한 신호를 포착하는 다양한 프로브 지원
- 파형 및 스크린 기반 커서와 사용자가 선택할 수 있는 판독값 위치
- 무제한 자동 측정
- 임의 방정식 편집을 포함한 기본 및 고급 파형 연산
- 스펙트럼 분석을 위한 FFT
- 최대 8시간의 배터리 수명을 지원하며 현장에서 핫 스왑이 가능한 2 슬롯 배터리 팩
- VESA 마운트에 쉽게 부착할 수 있으며 모든 장비 포트에 액세스 가능한 랙 마운트 키트
- 최대 40인치 높이에서 떨어트려도 장비를 보호할 수 있는 옵션 보호 케이스와 킥스탠트 및 휴대용 가방
- 롤링 카트, 컵 홀더 마운트 데스크 암 마운트 등 다양한 규격의 VESA 액세서리와 호환 가능
- PC, 태블릿, 스마트폰 등의 장치에서 장비를 제어할 수 있는 내장 VNS 서버
- TekDrive 클라우드 스토리지의 데이터 보존 및 협업 지원
- PC를 스코프처럼 작업할 수 있도록 TekScope™ PC 분석 소프트웨어를 사용하여 범위 내/외부의 데이터 분석
- TekScope 및 TekDrive 6개월 무료 이용
|
|
|
|
|
|
|

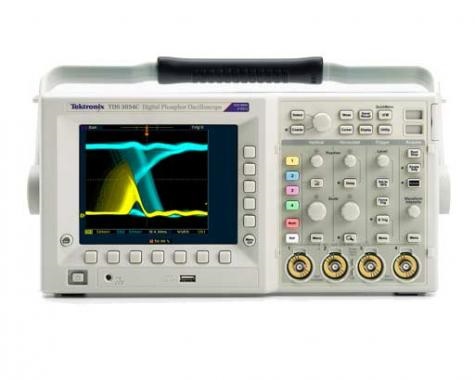

TDS3000C 포스터 오실로스코프
|
- 500MHz, 300MHz, 100MHz 대역폭 모델
- 2 및 4 아날로그 채널 모델
- 모든 채널에서 5GS/s의 샘플링 속도
- 모든 채널에서 10K포인트의 레코드 길이
- 3,600wfm/s의 최대 파형 캡처 속도
|
|
|
|
|
|
|

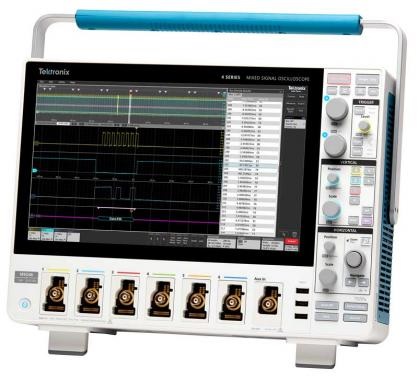

4시리즈 MSO 혼합 신호 오실로스코프
|
- 1.5홐, 1GHz, 500MHz, 350MHz, 200MHz 대역폭 모델
- 4 및 6 아날로그 채널 모델
- 16개의 디지털 채널
- 모든 채널에서 6.25GS/s의 샘플링 속도
- 모든 채널에서 31.25메가포인트의 레코드 길이
- 500,000wfm/s의 최대 파형 캡처 속도
|
|
|
|
|
|
|

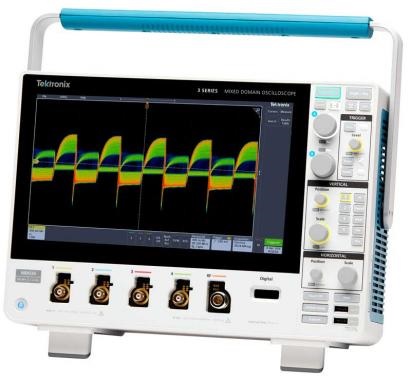

3시리즈 MDO 혼합 도메인 오실로스코프
|
- 1GHz, 500MHz, 350MHz, 200MHz, 100MHz 대역폭 모델
- 2 및 4 아날로그 채널 모델
- 16개의 디지털 채널
- 모든 채널에서 5GS/s의 샘플링 속도
- 모든 채널에서 10메가포인트의 레코드 길이
- 280,000wfm/s의 최대 파형 캡처 속도
|
|
|
|
|
|
|

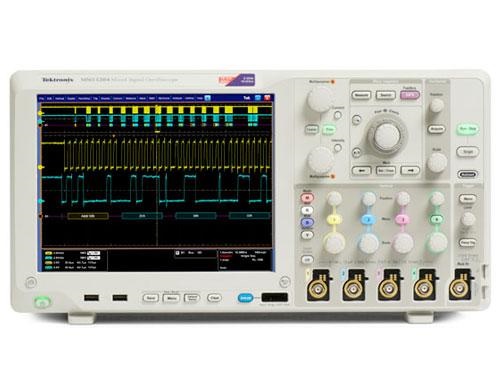

MSO/DPO5000B 오실로스코프
|
- 2GHz, 1GHz, 500MHz, 350MHz, 대역폭 모델
- 4 아날로그 채널 모델
- 16개의 디지털 채널(MSO 시리즈)
- 모든 채널에서 10GS/s의 샘플링 속도
- 모든 채널에서 250메가포인트의 레코드 길이
- 250,000wfm/s의 최대 파형 캡처 속도
|
|
|
|
|
|
|

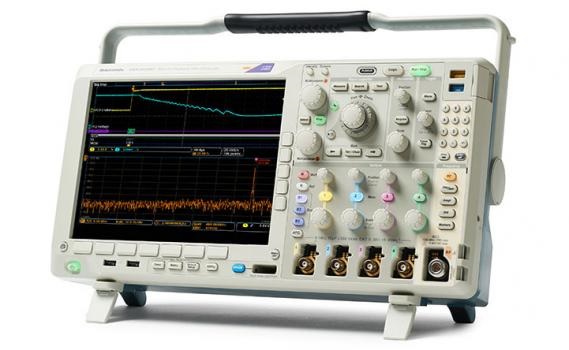

MDO4000C 혼합 도메인 오실로스코프
|
- 1GHz, 500MHz, 350MHz, 200MHz 대역폭 모델
- 4 아날로그 채널 모델
- 16개의 디지털 채널(MSO 시리즈)
- 모든 채널에서 5GS/s의 샘플링 속도
- 모든 채널에서 20메가포인트의 레코드 길이
- 340,000wfm/s의 최대 파형 캡처 속도
|
|
|
|
|
|
|

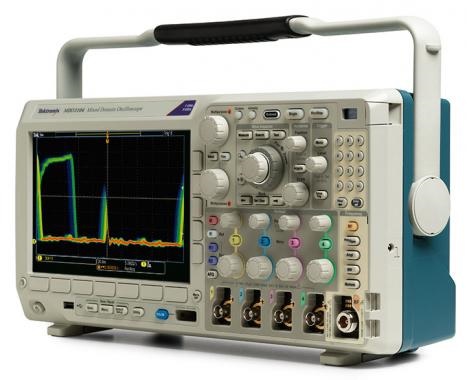

MDO3000 혼합 도메인 오실로스코프
|
- 1GHz, 500MHz, 350MHz, 200MHz, 100MHz 대역폭 모델
- 2 및 4 아날로그 채널 모델
- 16개의 디지털 채널(MSO 시리즈)
- 모든 채널에서 5GS/s의 샘플링 속도
- 모든 채널에서 10메가포인트의 레코드 길이
- 280,000wfm/s의 최대 파형 캡처 속도
|
|
|
|
|
|
|

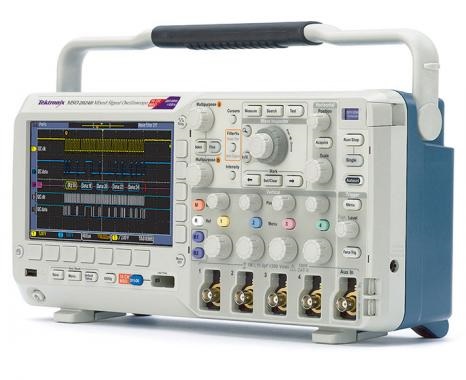

MSO/DPO2000B 혼합 신호 오실로스코프
|
- 200, 100, 70MHz 대역폭 모델
- 2 및 4 아날로그 채널 모델
- 16개의 디지털 채널(MSO 시리즈)
- 모든 채널에서1GS/s의 샘플링 속도
- 모든 채널에서 1메가포인트의 레코드 길이
- 5,000wfm/s의 최대 파형 캡처 속도
- 고급 트리거 제품군
- Wave Inspector® 컨트롤을 사용하면 파형 데이터를 간편하게 탐색하고 검색을 자동화할 수 있음
- FilterVu™ 가변 로우 패스 필터(low-pass filter)로 원하지 않는 신호 노이즈를 제거하면서 고주파수 이벤트를 캡처할 수 있음
- 간단한 파형 분석을 위한 29개의 자동 측정 및 FFT 분석
- 자동 스케일 및 단위를 위한 활성, 디퍼런셜 및 전류 프로브를 지원하는 TekVPI® 프로브 인터페이스
- 7인치(180mm) 와이드스크린 TFT-LCD 컬러 디스플레이
- 높이 134mm(5.3인치) 및 무게 3.6kg(7파운드 14온스)으로 점유 면적이 작고 가벼움
- 5년 보증
- 쉽고 빠르게 데이터를 저장할 수 있는 전면 패널의 USB 2.0 호스트 포트
- 후면 패널에 USB 2.0 장치 포트가 있어서 PC 연결이 더욱 쉽고, PictBridge® 호환 프린터로 바로 인쇄할 수 있음
- 네트워크 연결용 10/100 이더넷 포트(옵션)와 비디오 출력 포트가 있어서 오실로스코프의 표시 내용을 모니터나 프로젝터로 내보낼 수 있음
- 시리얼 트리거링 및 분석(옵션)-I2C, SPI, CAN, LIN 및 RS-232/422/485/UART에 대한 자동화된 시리얼 트리거링, 디코드 및 검색 옵션
|
|
|
|
|
|
|

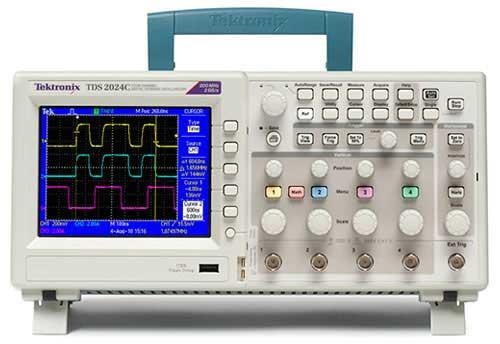

TDS2000C 디지털오실로스코프
|
- 200MHz, 100MHz, 70MHz, 50MHz 대역폭 모델
- 2채널 및 4채널 모델
- 모든 채널에서 최대 2GS/s 샘플링 속도
- 모든 채널에서 2.5k포인트의 레코드 길이
- 펄스 폭 트리거와 라인을 선택할 수 있는 비디오 트리거를 포함한 고급 트리거
- 간단한 파형 분석을 위한 16개의 자동 측정 및 FFT 분석
- 내장 파형 한계 테스트
- 자동화된 확장 데이터 로깅 기능
- 자동 설정 및 신호 범위 자동 조정
- 상황에 맞는 도움말 내장
- 프로브 검사 마법사
- 11개 언어의 사용자 인터페이스
- 144mm(5.7인치) 액티브 TFT 컬러 디스플레이
- 높이 124mm(4.9인치) 및 무게 2kg(4.4파운드)으로 점유 면적이 작고 가벼움
- 전면부의 USB 2.0 호스트 포트로 빠르고 손쉽게 데이터 저장 가능
- 후면 패널에 USB 2.0 장치 포트가 있어 PC에 쉽게 연결하거나 PictBridge® 호환 프린터로 바로 인쇄 가능
- 오실로스코프에 연결할 수 있는 Tektronix OpenChoice® 소프트웨어가 포함되어 있음
- 영구 보증. 제한 사항 적용됨. www.tek.com/lifetimewarranty에서 약관을확인하십시오.
|
|
|
|
|
|
|

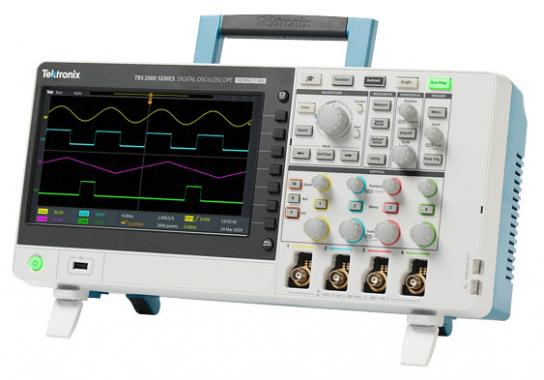

TBS2000 시리즈
|
- 2 and 4 analog channel models
- 100 and 70 MHz bandwidth models
- Up to 1 GS/s sampling rate
- 20 M record length on all channels
- 5 year warranty
- 9-inch WVGA color display
- 15 horizontal grids show 50% more signal
- TekVPI probe interface supports active, differential, and current probes with automatic scaling and units
- 32 automated measurements, and FFT function for thorough waveform analysis
- HelpEverywhere provides helpful on-screen tips
- Built-in Scope Intro handbook provides operating instructions and oscilloscope fundamentals
- 2-channel models are highly-portable at 2.62 kg (5.8 lbs
- USB 2.0 host port on the front panel for quick and easy data storage
- Wi-Fi interface provides wireless communications capability 1 support
- USB 2.0 device port on rear panel for easy connection to a PC
- LXI compliant 10/100BASE-T Ethernet port for remote control over LAN
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

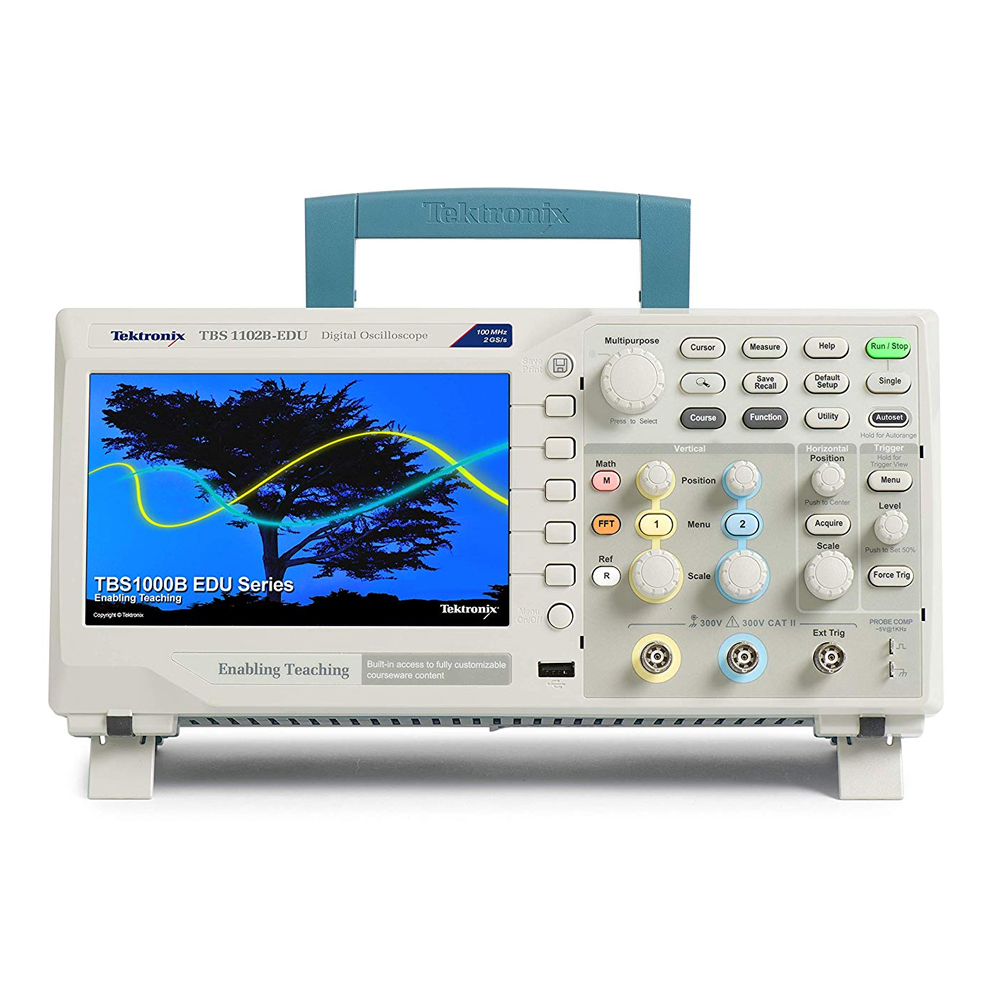

TBS1000B-EDU 시리즈
|
- 200MHz, 150MHz, 100MHz, 70MHz, 50MHz 대역폭 모델
- 2채널 모델
- 모든 채널에서 최고 2GS/s의 샘플링 속도
- 모든 채널에서 2.5k 포인트의 레코드 길이
- 펄스 및 라인 선택형 비디오 트리거를 포함한 고급 트리거 기능
- 17.8cm WVGA(800X480) 액티브 TFT 컬러 디스플레이
- 34가지 자동 측정 기능
- 시간과 주파수 영역을 동시에 모니터링할 수 있는 듀얼 윈도우 FFT
- 통합형 코스웨어 기능
- 듀얼 채널 주파수 카운터
- 줌 기능
- 자동 설정 및 신호 범위 자동 조정
- 경제적인 신제품 50MHz TPP0051 패시브 프로브
- 다국어 사용자 인터페이스
- 작은 점유 면적과 가벼운 무게 - 길이 124mm, 무게 2kg
- 전면부의 USB 2.0 호스트 포트로 빠르고 손쉽게 데이터 저장 가능
- 후면부의 USB 2.0 장치 포트로 손쉽게 PC에 연결 가능
|
|
|
|
