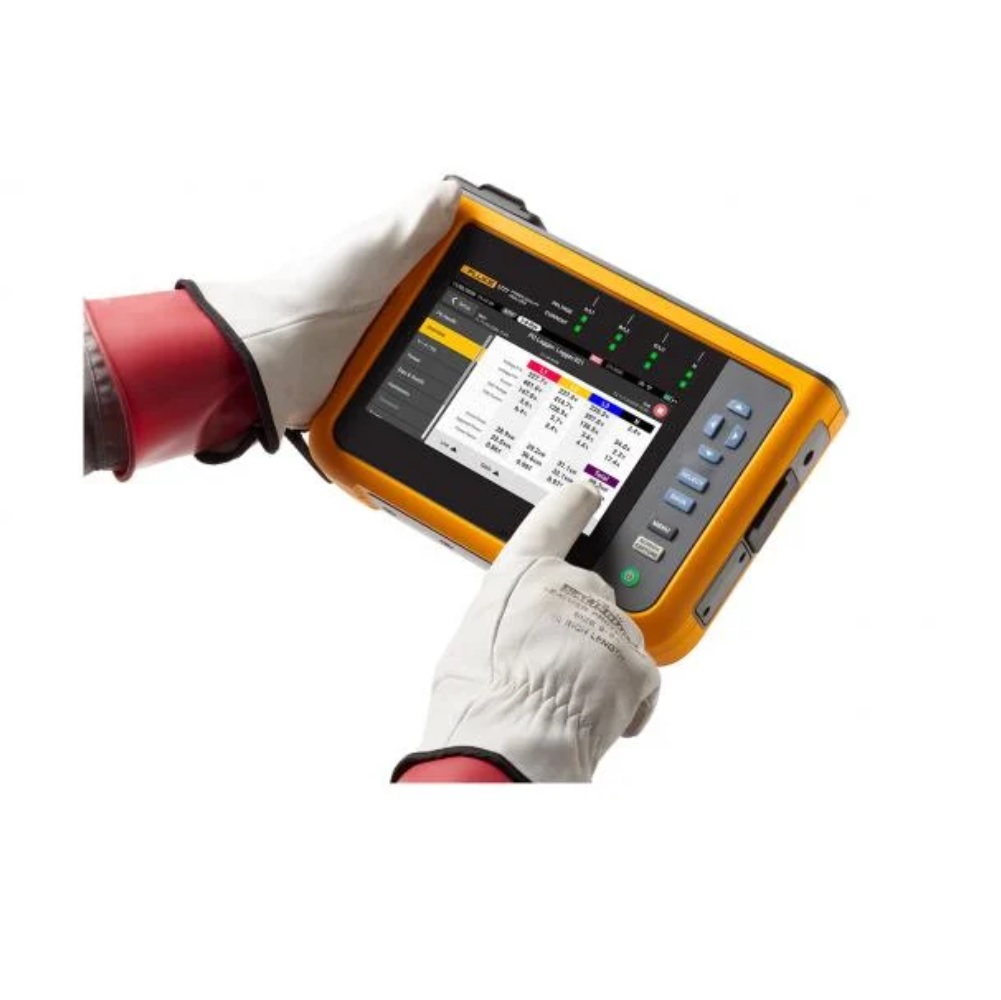

Fluke-1777 전력품질분석기
- 전력 및 전력 품질 매개변수를 자동으로 측정
- 전원 품질 상태를 한 눈에 파악할 수 있어 빠른 문제 해결 가능
- V/A/Hz, 전력, 급강하, 급상승 및 고조파 데이터를 쉽게 파악
- 최대 8kV의 고속 과도 현상을 캡처
- 외부 전원 없이 측정 회로에서 직접 전원 공급
← 사진을 클릭하면 큰 사이즈로 보실 수 있습니다.
|
|
|
제품목록
온라인문의
|
|
|
|
입력 전압 |
입력 수 |
4개의 입력, 3상 및 PE에 참조된 중성(5개의 커넥터) |
측정 범주 |
1000V CAT III / 600V CAT IV |
최대 입력 전압 |
1000V rms/1000V dc(1700Vpk) |
공칭 전압 범위 |
Wye 및 단상: 가변(50V – 1000V) 델타: 가변(100V – 1000V) 공칭 전압(VDIN) 100V – 690V에 대한 IEC 61000-4-30 ClassA 준수 |
입력 임피던스 |
P-P와 P-N 간 10MΩ, P-PE와 N-PE 간 5MΩ |
대역폭 |
PQ 측정 시 DC에서 30kHz까지, 과도 전류 제외 |
분해능 |
24비트 동기 샘플링 |
샘플링 주파수 |
50/60Hz에서 80kS/s |
배율 |
1:1, 센서 종류에 따라 가변가능 |
과도 전압 |
측정 범위 |
±8kV |
샘플링 속도 |
1MS/s, 20MS/s |
대역폭 |
DC ~ 1 MHz |
트리거 |
조정 가능 트리거 레벨 1.5 kHz를 초과 하는 고주파 성분에 대한 트리거 |
분해능 |
14비트 동기 샘플링 |
Aux 입력 |
17xx-AUX 어댑터와 유선 연결 입력 수 |
2 |
입력 범위 |
직접: 0V DC ~ ±10V DC, 0V ~ 1000V DC |
입력 임피던스 |
직접: 2.92 MΩ |
배율 |
형식: mx + b(게인 및 오프셋) 사용자 구성 가능 |
표시되는 단위 |
사용자 구성 가능(최대 8자, 예:°C, psi 또는 m/s) |
데이터 획득 전압 및 전류 |
입력 기본 주파수 |
DC, 50/60Hz ±15%(42.5Hz … 57.5Hz, 51Hz … 69Hz) |
토폴로지 |
1-φ, 1-φ IT, 분상, 3-φ 델타, 3-φ 와이 IT, 3-φ 아론/블론델(2요소 델타), 3-φ 델타 오픈 레그, 3-φ 하이 레그 델타 |
데이터 저장 |
32GB microSD 카드(설치됨) |
메모리 크기 |
8주, 1분 간격, 100개 이벤트 설정 시 일반 로깅 세션 10개 저장. 가능한 로깅 세션 및 로깅 기간은 사용자의 요구 사항에 따라 달라집니다. |
실시간 정확도 |
내부: 3ppm(0.26초/일, 매월 8초), NTP(인터넷 시간): 인터넷 대기 시간에 따라 일반적으로 UTC에 대해 절대 0.1초 미만, GPS: UTC에 대해 절대 1ms 미만 |
|
|
|
|
